مقدمه
برایحلقه های لغزنده، نویز الکتریکی فقط یک ناراحتی نیست ، بلکه می تواند باعث تحریف سیگنال ، از دست دادن داده ها یا حتی خرابی سیستم در برنامه های با دقت بالا مانند رادار ، تصویربرداری پزشکی شود. برای مهندسان ، این تداخل می تواند به معنای عملکرد غیرقابل اعتماد و خرابی پرهزینه باشد.
در این مقاله ، ما بررسی خواهیم کرد که چه عواملی باعث نویز الکتریکی ، چگونگی تأثیر آن بر سیستم شما و روشهای مفید برای از بین بردن آن می شود.
سر و صدای الکتریکی در حلقه های لغزش چیست؟
نویز الکتریکی به نوسانات ناخواسته و نامنظم در یک سیگنال الکتریکی در حین کار حلقه لغزش اشاره دارد. این می تواند به عنوان فساد داده های استاتیک یا نامرئی شنیدنی آشکار شود و از طریق تجهیزات تخصصی تخصصی قابل اندازه گیری است. رایج ترین انواع نویز الکتریکی در حلقه های لغزش عبارتند از:
• تداخل الکترومغناطیسی (EMI)- سیگنال های خارجی اتصال به مدار حلقه لغزش
• سر و صدای تماس- ناشی از تغییرات مقاومت در تماس با حلقه برس
• متقاطع- نشت سیگنال بین کانال ها
علل اصلی سر و صدای الکتریکی
منابع خارجی
• EMI از تجهیزات اطراف- موتورها ، مبدل های برق یا فرستنده های با فرکانس بالا
• نوسانات منبع تغذیه غیر طبیعی- سنبله های ولتاژ یا غوطه وری
• زمینی نادرست- عدم وجود پتانسیل مرجع پایدار
منابع داخلی
• قوس برس- میکرو جرقه ها هنگام انتقال برس در سطح حلقه لغزش
• تنوع مقاومت در برابر تماس- تغییرات به دلیل سایش ، آلودگی یا زبری سطح
• متقاطع سیگنال-به خصوص در انتقال داده های چند کانال ، با فرکانس بالا
چگونه نویز الکتریکی بر عملکرد حلقه لغزش تأثیر می گذارد
1. اعوجاج سیگنال:نویز الکتریکی شکل موج سیگنال اصلی را تغییر می دهد و باعث ایجاد خطاهای بیت در انتقال دیجیتال و تفسیر نادرست در سیستم های آنالوگ می شود.
2. نسبت سیگنال به نویز پایین تر (SNR):کاهش SNR حداکثر فاصله انتقال قابل اعتماد ، به ویژه در ارتباطات دوربرد یا برنامه های سنسور را کوتاه می کند.
3. تداخل در طیف فرکانس:در سیستم های FM یا چند کانال ، نویز می تواند باندهای جانبی ، جلوه های پرش و تداخل کانال ایجاد کند و باعث کاهش وضوح کلی سیستم شود.
4. شکست همگام سازی سیگنال:لرزش ناشی از سر و صدا ، زمان بندی را در پروتکل های پر سرعت مانند PCIE مختل می کند و منجر به از بین رفتن داده یا نقص تجهیزات می شود.
راه حل های کاهش نویز الکتریکی Bytune

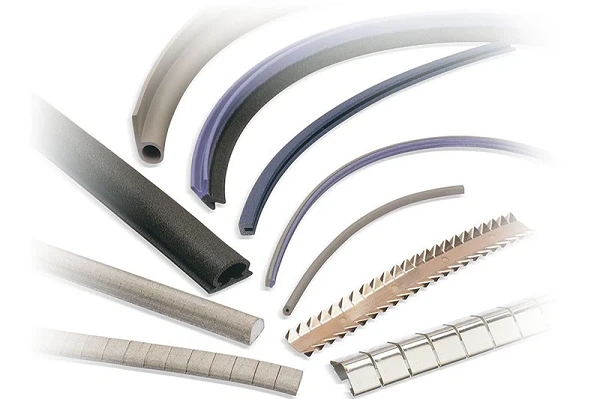

حامی EMI
ما لایه های محافظ مس یا آلومینیومی را برای مسدود کردن زمینه های الکترومغناطیسی خارجی طراحی می کنیم. این محافظ یک میدان متضاد ایجاد می کند که نویز را از مدارهای حساس دور می کند.
فیلتر سر و صدا و زمین
• اجزای منفعل مانند خازن ها و سلف فرکانس های ناخواسته را فیلتر می کنند.
• مسیرهای زمینی مناسب جریان های تداخل با خیال راحت به زمین ، از ایجاد سر و صدا در داخل حلقه لغزش جلوگیری می کند.

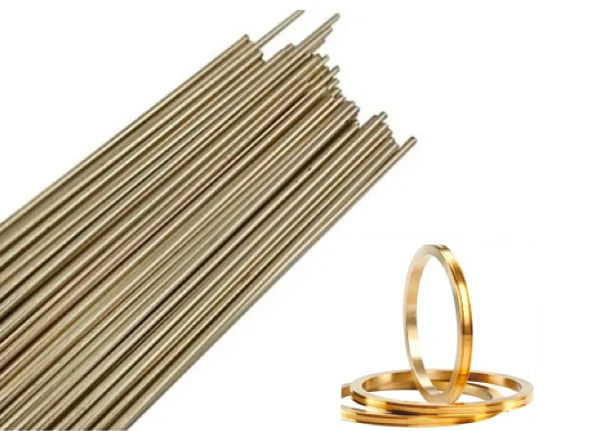

مخاطبین با کیفیت بالا
• برس های فلزی گرانبها (طلا ، نقره) برای هدایت زیاد
• حلقه های مس با روکش طلا برای تماس پایدار و کم مقاومت
• خاصیت ارتجاعی ، منطقه تماس و سطح سطح بهینه شده برای به حداقل رساندن قوس
انزوای سیگنال
• جداسازی فیزیکی خطوط سیگنال با قدرت بالا و حساس
• ساختارهای دو محافظ برای کانال های بحرانی
• ضرایب اتصال اتصال متقاطع برای داده های چند کانال کاهش یافته است
صنایع به حلقه های لغزنده کم نوسان نیاز دارند
• تصویربرداری پزشکی (MRI ، CT)- از مصنوعات در اسکن با وضوح بالا جلوگیری می کند
• هوافضا و دفاع- دقت رادار و ارتباطات را حفظ می کند
• انرژی باد- از نظارت و کنترل در زمان واقعی در محیط های سخت EMI پشتیبانی می کند
• روباتیک و اتوماسیون- بازخورد سنسور قابل اعتماد را در سیستم های حرکتی تضمین می کند
پایان
سر و صدای الکتریکی حتی پیشرفته ترین سیستم های چرخشی را نیز می تواند تضعیف کند ، اما با طراحی مناسب و مهندسی ، تأثیر آن می تواند به شدت کاهش یابد. این همه چیز را از محافظ و مسدود کردن گرفته تا فیلتر و زمین ، گرفته تا بهینه سازی تماس و طراحی انزوا سیگنال پوشش می دهد.

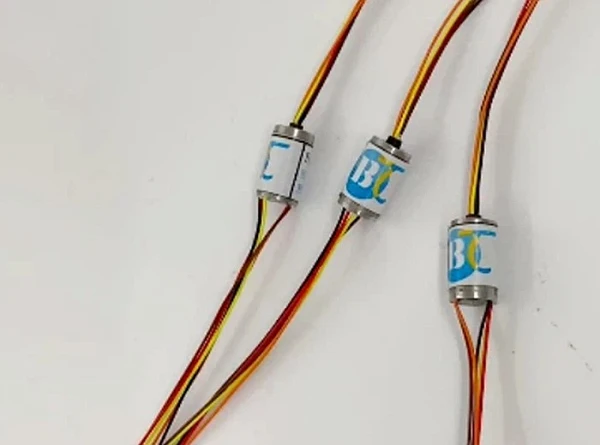

سیستم دوار خود را با حلقه های لغزنده کم نویز Bytune ارتقا دهید
حلقه های لغزنده کم نویز Bytune انتقال سیگنال پایدار ، قابلیت اطمینان طولانی مدت وسرکوب EMI سفارشیبرای برنامه خاص شمااکنون با Bytune تماس بگیریدبرای بحث در مورد طراحی حلقه لغزش متناسب که داده ها و قدرت شما را بدون وقفه حفظ می کند.
